НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА EAN-13

· ширина символа – 37,29 мм;

· высота символа – 25,93 мм;

· высота штриха – 22,85 мм;

· левая свободная зона – 3,63 мм (или 11Х);

· правая свободная зона – 2,31 мм (или 7Х);

· штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть

удлинены Вниз на 1,65 мм (или 5Х).

· высота цифр в символе номинального размера - 2,75 мм;

· минимальное расстояние от верхнего края цифр до нижнего края штрихов - 0,5Х (0,165 мм).

size13.gif - 33.488 K

Допускается как пропорциональное увеличение символа EAN-13 до 200% от номинальных размеров, так и уменьшение до 80%:

- Номинальный размер (со свободными зонами): 37,29 мм х 25,93 мм (100%)

- Минимальный размер (со свободными зонами): 29,83 мм х 20,74 мм (80%)

- Максимальный размер (со свободными зонами): 74,58 мм х 51,86 мм (200%)

Вероятно многие видели “красивые” штриховые коды, представляющие собой узкую и вытянутую лесенку. Для достижения этого эффекта изготовители этикетки сильно урезают символы штрихового кода по высоте, не изменяя горизонтальных размеров. Усечение штрихового кода по высоте недопустимо! Уменьшение высоты символа при сохранении его горизонтальных размеров (усечение) препятствует нормальной работе многолучевых сканеров, которые широко используются в супермаркетах.

Размер штрих кода

База

Написать письмо

БАЗА 460-469

Скачать заявку:

БАЗА 160-169

Скачать заявку:

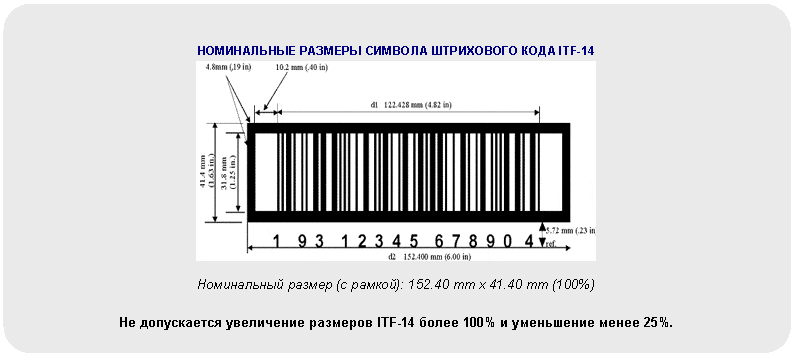

Скругленный прямоугольник: НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА ITF-14 Номинальный размер (с рамкой): 152.40 mm x 41.40 mm (100%) Не допускается увеличение размеров ITF-14 более 100% и уменьшение менее 25%.

Какие цвета можно использовать для штрих кодов?
Для того, чтобы штрих-код легко читался, сканер должен распознавать контраст между штрихами и пробелами. Символ ШК, выполненный в виде черных линий на белом фоне - идеальный вариант, но разрешается и сочетание других цветов.

Сканер читает штрихкод с помощью красного луча, воспринимая его иначе, чем человеческий глаз. Многие цвета, которые легко различимы человеческим глазом, не всегда распознаются сканером. Поэтому для фона штрихового кода рекомендуются светлые цвета,(включая теплые красный, оранжевый), а темные цвета (черный, синий, зеленый и др.) рекомендуются для линий.

Предлагаемая диаграмма позволяет вам правильно выбрать сочетание цветов штрих кода и фона. В левой половине круга изображены Допустимые сочетания цветов, а в правой - не допустимые.
